UNIDAD 3: RESISTENCIAS EN PARALELO
3.1 CÁLCULO TEÓRICO
Para el circuito de la figura, E=9.0V, R1=2.2K, R2=3.9K, R3=4.7K.
(a) Calcular la resistencia equivalente del circuito
(b) La corriente de circuito I y las corrientes en cada una de las resitencias I1, I2, I3
Comprobar que I = I1 + I2 + I3
(c) Las potencias en cada resistencia y la de la fuente
Comprobar que P = P1 + P2 + P3
3.2 FÓRMULAS DE CÁLCULO
(a) Req = R1 R2 R3 / (R1 R2+ R1R3+R2R3)
(b) I = E /Req I1 = E / R1 I2 = E / R2 I3 = E / R3
(c) P = E* I P1 = E* I1 P2 = E*I2 P3 = E*I3
3.3 MONTAJE DEL CIRCUITO
Realice el montaje del circuito como se indica a continuación. R1=2.2K, R2=3.9K, R3=4.7K, E=9.0V

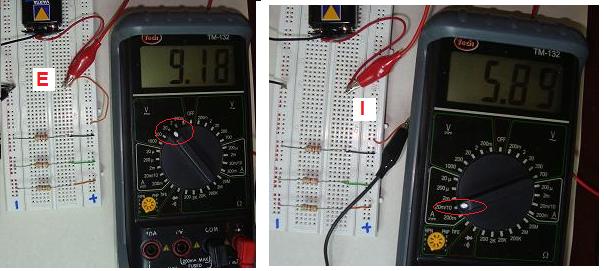

(a) Mida el voltaje de la fuente y la corriente del circuito

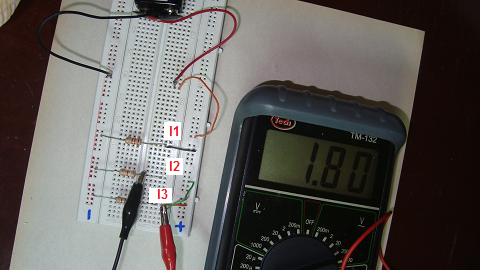

(b) Mida la corriente que pasa por cada una de las resistencias. El la figura se indica la medición para I2. Se desconecta un extremo del alambre verde y se conecta el multímetro como amperímetro.
3.4 RESULTADOS OBTENIDOS
(a) Teóricos
(b) Prácticos
3.5 CONCLUSIONES
Explique por lo menos cinco conclusiones como resultado del laboratorio realizado.
